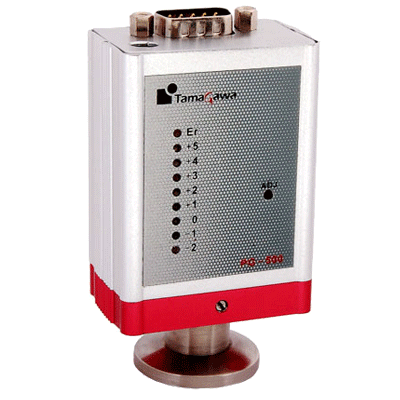

產品簡介：PG500皮拉尼(電阻)規管，是根據不同用途而設計的小型、低成本的節能真空測量產品，它通過經線性化

　　　　　的電壓來顯示真空壓力，并帶有2個設定點光耦輸出



產品特點：超寬的測量范圍

　　　　　小型化設計，省電節能

　　　　　采用玉川獨有的溫度補償技術，對每臺規管進行溫度補

　　　　　獨特的LED顯示壓力量程

　　　　　一鍵式零點滿量程快速校正按鈕，瞬間修復誤差

　　　　　2個獨立的設定點，光耦輸出，設定點為3位數字可調

　　　　　符合RoSH標準，獲得CE認證



產品用途：半導體、電子元件的各種制造設備的低真空的壓力測量和控制

　　　　　真空爐、冷凍干燥、真空冶煉、真空鍍膜等各種制造設備的低真空系統的壓力測量和控制

　　　　　各類真空排氣系統，科研開發設備的低真空系統的壓力測量和控制



技術參數：測量范圍：　 1×10^-2～1×10⁵Pa

　　　　　測量精度：　 1×10^-2～1×10^-1Pa  ±20%的讀數

　　　　　　　　　　　 1×10^-1～1×10⁴Pa   ±10%的讀數

　　　　　　　　　　　 1×10⁴～1×10⁵Pa    ±20%的讀數

　　　　　重復性：　　 ±2%

　　　　　設定點調節： 數字調節(2位底數，1位指數分別可調)

　　　　　轉換公式：　 V=4+lg ^P   P=10^V－4 (V:電壓，P:壓力Pa)

　　　　　安裝方向：　 任意無限制

　　　　　電源電壓：　 18～30VDC

　　　　　電源功率：　 1.5W(開機時3W)

　　　　　外接插座：　 Dsub-15英制螺絲

　　　　　外型尺寸（含規管）：48×30×68(83)mm
